Adafruit PowerBoost 1000 Charger-Rechargeable
5V Lipo USB Boost @ 1A - 1000C




Grâce au petit convertisseur DC/DC qui peut être alimenté par n'importe quelle batterie LiVol / LiPoly de 3.7V et converti la sortie de la batterie en DC 5.2V pour l'exécution de projets 5V.
Le PowerBoost 1000C a au cœur un convertisseur boost de TPS61090 de TI. Cette puce convertisseur boost a quelques extras vraiment agréable tels que la détection de batterie faible, 2A commutateur interne, la conversion synchrone, une excellente efficacité, et 700KHz haute fréquence de fonctionnement.
Le circuit du chargeur est alimenté à partir d'une prise microUSB et rechargera toute batterie 3.7V / 4.2V LiIon ou LiPoly à un débit maximal de 1000mA. Il y a deux LED pour surveiller le taux de charge, un jaune vous dit son fonctionnement, un vert s'allume quand il est fait.
Il suffit de savoir que le taux de charge est 1000mA max, et il y a une certaine inefficacité au cours de la phase de renforcement, alors assurez-vous que l'adaptateur USB que vous utilisez pour charger avec est de haute qualité, peut fournir 2A et a des fils d'alimentation épais. La qualité inférieure n'agit pas bien en raison de la chute de tension sur les fils ou de l'inclinaison de l'alimentation. Cela est particulièrement vrai si vous dessinez en fait 1000mA hors du PowerBoost 1000C, le MCP73871 maxes à 1,8A.

Spécifications du constructeur:
https://learn.adafruit.com/adafruit-powerboost-1000c-load-share-usb-charge-boost/download.

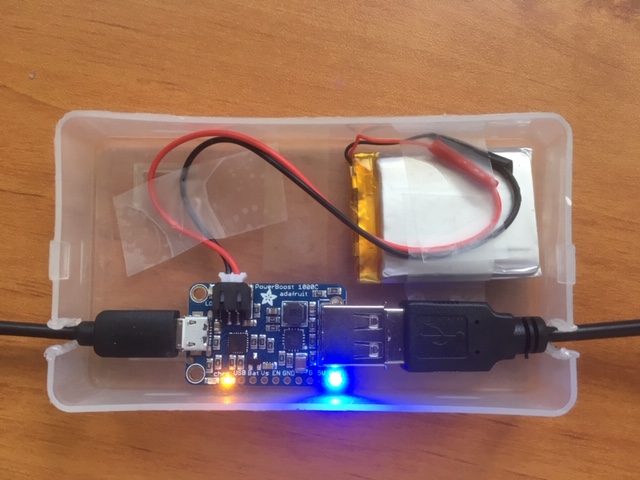

Câblage



Utilisation d'une batterie rechargeable 3.7V 1000~1800mAh Batterie (4,12€)

A gauche, l'arrivée de l'alimentation fournie avec le Raspberry depuis le secteur.
A droite, la sortie vers le Raspberry. J'utilise un câble USB muni d'un interrupteur qui permettra, si besoin, de mettre hors alimentation le Raspberry.
La Led orange témoigne de la présence d'une alimention sur secteur.
La Led bleu témoigne qu'un accumalateur est présent pour prendre le relais si une coupure secteur apparaît.
